| 원래 장소: | 동완 중국 |
| 브랜드 이름: | DahoMeter |
| 인증: | ISO,SGS |
| 모델 번호: | DH-2010F |
| 최소 주문 수량: | 한 셋트 |
|---|---|
| 가격: | USD1999 to 2899 |
| 포장 세부 사항: | 표준 수출 나무 패키지 |
| 배달 시간: | 5 내지 8 일 |
| 지불 조건: | L/C, D/A, D/P, T/T, 서부 동맹, |
| 공급 능력: | 달 당 300개 세트 |
| 용법: | 영상측정시스템 | 배송 전 테스트: | 예 |
|---|---|---|---|
| 판매 후 고객 서비스: | 예 | 금속 테이블의 크기: | 350*220mm |
| 유리 테이블의 크기: | 230*130mm | X/Y 축 이동 크기: | 200*100mm |
| 강조하다: | 광계측 장비,광학 측정기,0.002mm/S 이미지 측정 기계 |
||

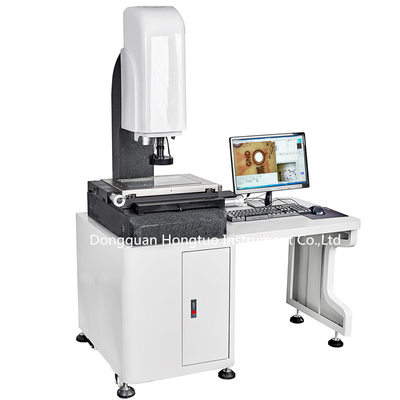

수동 이미지 측정기 (Excel, DXF, Word 및 CAD 보고서 지원)
소개:
광학 좌표 측정기 / 이미지 측정기는 당사에서 개발한 정밀 다중 배율, 초저 왜곡 및 고해상도 텔레센트릭 줌 렌즈를 채택하고, 광학 측정을 위해 당사에서 특별히 설계한 DSP 1/2인치 CCD 컬러 비디오 시스템을 장착하여, 워크피스의 표면 결이 매우 선명하고 뚜렷하게 표시되며, 프로파일의 계층이 구별 가능하고, 정밀 측정을 위해 20~125배까지 정밀하게 확대할 수 있습니다.
구조 및 구성:
이미지 측정 장비는 고해상도 CCD 컬러 카메라, 연속 줌 렌즈, 컬러 디스플레이, 비디오 십자선 생성기, 정밀 광학 자, 다기능 데이터 프로세서, 2D 데이터 측정 소프트웨어 및 고정밀 테이블 구조로 구성된 정밀 광학 이미지 측정 장비입니다.
사양:
| 홍투오 이미지 측정 장비 | ||||||||
| 모델 | 측정 범위 | 외형 치수 | 무게(KG) | 적재 용량(KG) | ||||
| DH-2010F | 200*100*200mm | 500*700*1100mm | 170 | 20 | ||||
| 정밀도 | XY 축 | Z 축 | ||||||
| 3um+L/200 | ||||||||
L, 측정 길이 | ||||||||
| 속도 | XY 축 | Z 축 | ||||||
| 수동 | 수동 | |||||||
| 작업 환경 | 온도: 20℃±2℃ 온도 변화:<2℃/hr 습도: 50-60% | |||||||
| 진동:<0.002mm/s,<15HZ | ||||||||
| 전원: 220V, 50HZ, 10A | ||||||||
구성 목록 | ||||||||
| 번호 | 항목 | 설명 | 기술 사양 | |||||
| 1 |
본체 | 호스트 | 비디오 측정 시스템 | |||||
| 2 | 구조 | 00 등급 제남 대리석 | ||||||
| 3 | 자 | XY 축 0.5um 해상도 | ||||||
| 4 | 가이드 | V형 교차 가이드 | ||||||
| 5 | 로커 암 | XYZ 3축 로커 암, 두껍고 변형되기 쉬움 | ||||||
| 6 |
광학 시스템 | CCD | 1/3인치 CCD 컬러 카메라 | |||||
| 7 | 렌즈 | 줌 렌즈 | ||||||
| 8 | 배율 | 광학 배율 0.7-4.5X 비디오 배율 30-230x | ||||||
| 9 | 표면 조명 | 3 링 8 옥타브, LED 냉광 조명 | ||||||
| 10 | 윤곽 조명 | LED 냉광 조명 | ||||||
| 11 | 소프트웨어 시스템 | 측정 소프트웨어 | 독자 개발 시스템 | |||||
| 12 | 전자 제어 시스템 | 홍투오 제어 시스템 | 독자적인 연구 개발 | |||||
| 13 |
액세서리 | 컴퓨터 | 산업용 컴퓨터 또는 브랜드 컴퓨터 | |||||
| 14 | 작업대 | 특수 제작 작업대 | ||||||
| 15 | 인증 | 홍투오 인증 | ||||||
