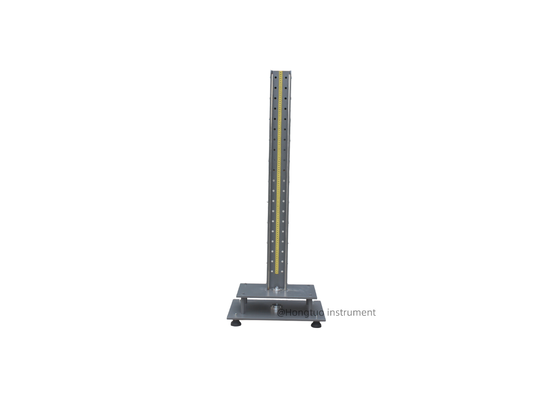

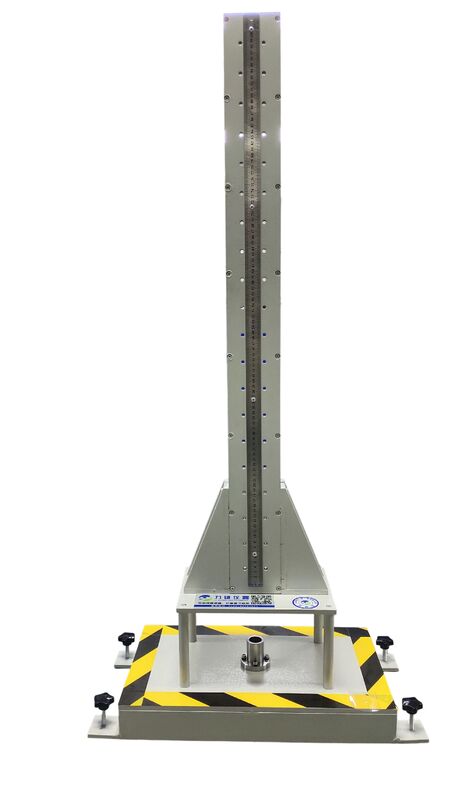

HT-794 듀폰 충격 시험기 (코팅 및 플라스틱 충격 저항 시험용)

개요

듀폰 충격 시험기는 플라스틱, PVC 및 코팅 시편의 충격 저항을 평가하도록 설계되었습니다. 시편을 충격 헤드 아래에 놓고 지정된 높이에서 무게를 떨어뜨려 시편을 타격한 후 손상, 변형 또는 벗겨짐 정도를 검사합니다.

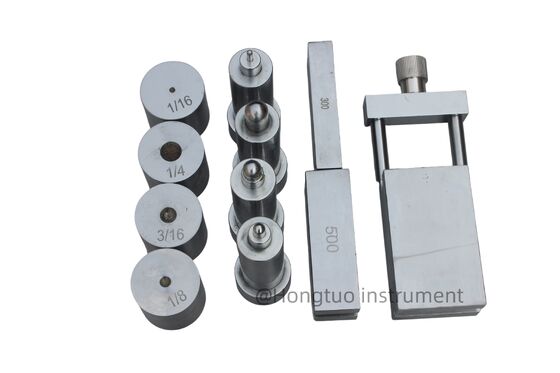

이 기계의 설계는 다양한 국제 표준을 준수하며, 특정 시험 요구 사항에 따라 적절한 충격 헤드를 선택할 수 있습니다.

원리: 지정된 질량의 무게를 설정된 높이로 조절하여 자유 낙하시켜 시편을 타격하고 그로 인한 손상을 평가합니다.

표준

JIS-K5400, K5600 및 ASTM-D2794 표준을 준수합니다.

매개변수

1. 샤프트를 따라 지지판을 필요한 시험 높이까지 올리고 잠금 나사를 조여 고정합니다.

2. 레버를 조작하여 지지판 위에 무게를 배치하고 시험 사양에 따라 총 무게를 조절합니다.

3. 임팩터를 가이드 슬리브에 삽입합니다.

4. 고정판의 유지 링 개구부에 충격 베이스를 삽입합니다.

5. 시험 요구 사항에 따라 시험 시편을 선택하고 충격 베이스에 놓습니다. 이때 임팩터가 시편에 자유롭게 닿도록 합니다.

6. 레버를 바깥쪽으로 당겨 지지판을 해제합니다. 무게가 자유 낙하하여 임팩터를 타격하고 시편에 미리 결정된 충격력을 가하여 변형을 일으킵니다.

7. 시편을 제거하고 스케일을 사용하여 가장 낮은 지점의 높이를 측정합니다. 이 측정값은 충격 변형 지점의 간격을 나타냅니다.
