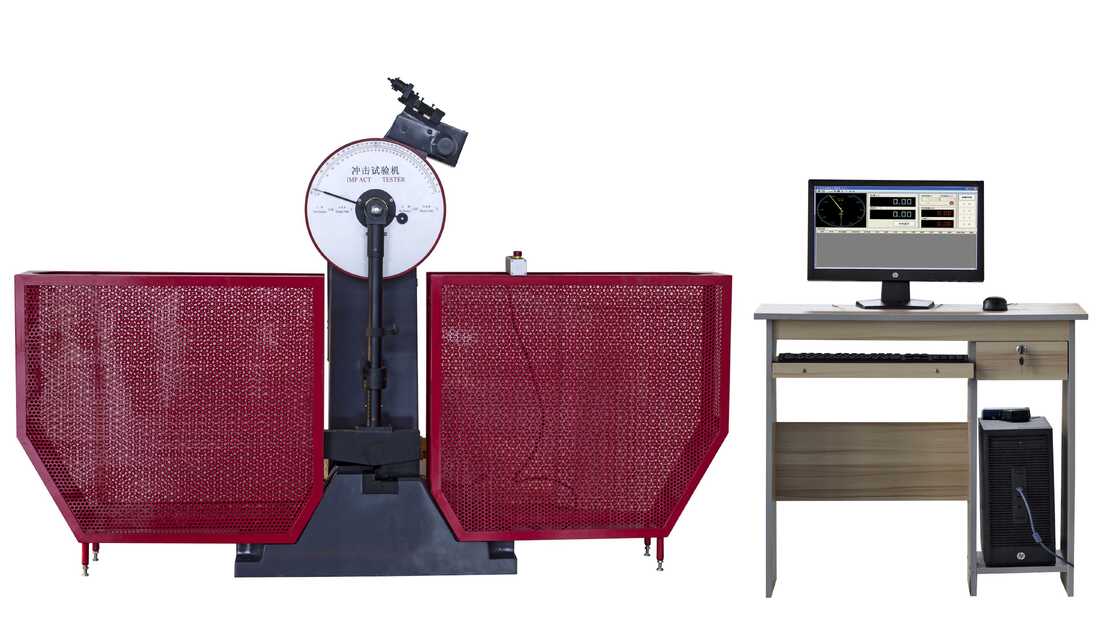

플라스틱 필름 및 포장재용 컴퓨터 제어 진자 충격 시험기

I.P성능설명:

DB-300C 충격 시험기는 동적 하중 하에서 금속 재료의 충격 저항을 측정하여 동적 하중 하에서 재료의 품질을 판단하는 데 사용됩니다.

이 기계는 조작이 간단하고 작업 효율이 높은 마이크로컴퓨터 반자동 제어 시험기입니다. 진자 권양, 충격 진자 및 방전 진자의 전기 제어로 제어되며 펀치 테스트 샘플의 남은 에너지를 사용하여 진자를 자동으로 들어 올려 다음 테스트를 준비할 수 있습니다.

II. 기술적 특징:

1. 기계는 PC 마이크로컴퓨터 제어를 사용하는 마이크로컴퓨터 스크린 디스플레이 반자동 충격 시험기로서 호이스팅 - 충격 - 측정 - 작동 - 스크린 디지털 디스플레이 - 인쇄 및 기타 마이크로컴퓨터 작동, 고효율, 높은 테스트 정확도를 달성할 수 있습니다. 샘플 충격 후 잔류 에너지를 사용하여 자동으로 진자를 올려 다음 테스트를 준비합니다. 작업은 간단하고 작업 효율성은 높습니다. 특히 연속 충격 시험 실험실과 야금, 기계 제조 및 기타 산업의 다수의 충격 시험에서 그 장점을 반영할 수 있습니다. 컴퓨터는 재료의 충격 흡수 작업, 진자의 리프팅 각도 및 시험의 평균 값을 계산하고 표시할 수 있습니다. 사용자의 요구에 따라 원격 데이터 전송도 달성할 수 있습니다.

마이크로 컴퓨터 작동, 고효율, 높은 테스트 정확도. 샘플 충격 후 잔류 에너지를 사용하여 다음 테스트를 준비하기 위해 자동으로 진자를 올립니다. 작업은 간단하고 작업 효율성은 높습니다. 특히 연속 충격 시험 실험실과 야금, 기계 제조 및 기타 산업의 다수의 충격 시험에서 그 장점을 반영할 수 있습니다. 컴퓨터는 재료의 충격 흡수 작업, 진자의 리프팅 각도 및 시험의 평균 값을 계산하고 표시할 수 있습니다. 사용자의 요구에 따라 원격 데이터 전송도 달성할 수 있습니다.

2. 시험기의 주요 기계는 단일 지지 기둥 구조, 캔틸레버형 교수형 진자 및 진자 유형 C로 되어 있습니다.

3. 충격 칼은 나사로 고정되어 교체가 쉽습니다.

4. 샘플에 대해 간단하게 지원되는 빔 유형 지원;

5. 호스트 기계에는 안전 보호 핀과 안전 보호망이 장착되어 있습니다.

6. 지시에 따라 수동 제어 상자 및 컴퓨터 제어, 진자, 충격, 자동 진자, 재충격 테스트의 전체 과정을 완료합니다.

7. 시험기는 GB/t3803-2002 "진자 충격 시험기 검사"를 준수하고 GB/t229-2007 "금속 재료의 샤르피 진자 충격 시험 방법"에 따라 금속 재료에 대한 충격 시험을 수행합니다.

III. 인위적인지표:

1. 충격 에너지: 300J 150J

2. 충격 속도: 5.2m/s

3, 진자 양 각도: 150 °

4. 샘플 지지 범위: 40mm

5. 홀더 조의 둥근 모서리: R1.0~1.5mm

6. 임팩트 블레이드의 둥근 모서리: R2.0~2.5mm(R8mm)

7. 진자 중심에서 충격 지점까지의 거리: 750mm

8. 표준 샘플 크기: 10 x 10(7.5 또는 5) x 55mm

9. 진자 모멘트: M=160.7695Nm 80.3848Nm

10. 전원 공급 장치 및 전원: 삼상 사선 50Hz 380V 5A

11. 전체 치수 : 2200 x 650 x 1900mm

12, 각도 정확도: 0.1 °

13. 무게 : 약 500Kg

14. 환경 조건: 주변 환경에 부식성 매체, 진동 및 강한 전자기 간섭이 없습니다.

IV. 주요 장비 구성

1. 호스트 컴퓨터: 1Set

각각 2.150J 및 300J 진자;

3. 모터(주 기계에 장착):1 세트

4. 육각 소켓 렌치 S=12(렌치 시트 클램프 나사) 1개;

5. 지지 조절기: 1개

6. 시료 센터링 장치: 1Set

7. 디스마운터(진자 교환): 1set

8. 발 볼트: 4 세트

9. 조정가능한 경사철: 4개 조각

10. 안전 보호망 : 1set

V. 측정 및 제어 설명

1. Hp 브랜드 컴퓨터

2. HP 프린터

3. Windows 운영 체제는 화면 표시와 마우스 조작이 가능한 작업 플랫폼입니다.

4. 소프트웨어는 여러 개의 진자를 지원합니다.

5. 충격 강도, 충격 에너지 등을 기록합니다. 최대 및 최소 평균값과 표준 편차도 계산할 수 있습니다.

6. 실험 데이터 자동 처리 및 진동 주기 자동 측정

7. 모든 시스템 매개변수는 공개되어 있으며 사용자 수준 운영자는 시스템 핵심을 완전히 파악합니다.

8. 모든 종류의 복잡한 데이터 분석에 적합한 완벽한 데이터 분석 기능.

9. 완전한 파일 운영 체제를 갖추고 있습니다. 테스트 보고서 문서, 샘플 문서 등

10. 테스트 데이터는 ASC 코드 형태로 저장되며, 일반 상업 보고서 및 워드 프로세싱 소프트웨어를 사용하여 사용자가 재처리할 수 있습니다.

11. AD, I/O 및 기타 보드를 갖춘 단일 컴퓨터는 여러 테스트 기계의 측정 및 제어 요구 사항을 충족할 수 있습니다.

모든 종류의 상업용 일반 프린터를 지원하여 ASC 코드 형식으로 테스트 데이터를 저장하고 일반 상업 보고서 및 워드 프로세싱 소프트웨어를 사용하여 사용자를 위한 테스트 데이터를 재처리할 수 있습니다.
