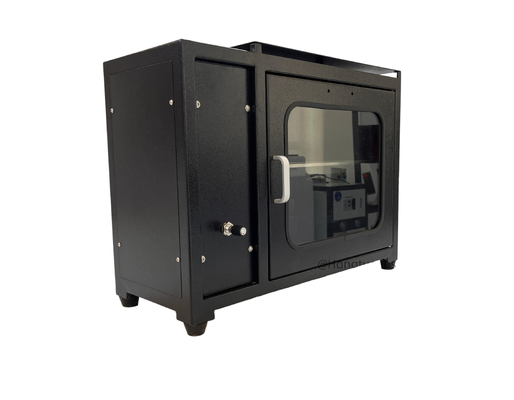

터치 스크린 제어 장치로 자동차 내부 연소 검사기

1.기술 사양

(1) 7인치 전색 터치/디스플레이 화면:

1 크기: 7인치, 실제 디스플레이 크기, 길이 15.5cm, 너비 8.6cm

2 해상도: 800*480

3 통신 인터페이스 RS232, 3.3V CMOS 또는 TTL, 일련 포트 모드

4 저장 용량: 1G

5 정제 하드웨어 FPGA를 채택 디스플레이를 작동, "제로" 시작 시간, 전원을 켜고 실행할 수 있습니다

6 M3+FPGA 아키텍처를 채택, M3는 명령 분석에 책임이 있으며, FPGA는 TFT 디스플레이에 중점을두고 있습니다.

7 주 컨트롤러는 저 에너지 프로세서를 사용하고 자동으로 에너지 절감 모드에 들어가

(2) 실험 데이터는 터치 스크린에 저장될 수 있고, 역사적인 데이터는 검색될 수 있습니다.

(3) 연소 시간을 기록 한 후 장비는 자동으로 시험 결과 연소 속도 (연소 속도로도 알려져 있습니다) 를 계산합니다.

(4) 큰 연소 후드, 진정으로 GB8410-2006의 요구 사항을 충족; 시험 불꽃과 직접 접촉하는 연소 방은 고 내구성을 가진 무연강으로 전체로 만들어집니다

(5) 타이밍 정확도 0.1s

(6)반센 연장기 (즉 연장기) 는 15초 동안 샘플에 불을 붙인다.

(7) 번센 연소 튜브의 내부 지름은 9.5mm + 0.1mm이며 길이는 약 100mm입니다.

(8) 시험 기울기 각도: 번센 연기는 수평으로 배치된 샘플에 대해 90°로 수직으로 태워집니다.

(9) 불의 높이는 20mm ± 2mm에서 100mm ± 2mm까지 조절할 수 있습니다 (일반적으로 38mm로 조정됩니다)

(10) 화염 적용 시간: 0-999.9s ± 0.1s에서 조절 (일반적으로 15s로 선택)

(11) 지속적인 연소 시간: 0-999.9s ± 0.1s, 불꽃이 첫 번째 표시에 도달하는 것을 관찰하고 수동으로 시작 및 중지

(12) 연소 가스: 액화 석유 가스 또는 석탄 가스

(13) 바람 속도 조절기/시험장치 (선택)

1. 특징

(1) GB8410-2006은 연소 상자에 대한 철판만 요구합니다. QCS-3 기기의 연소 상자는 더 높은 내구성을 가진 철판 분사 방식을 채택합니다.

(2) GB8410-2006는 연소 상자가 연소 상자의 20배에서 110배의 용량을 가진 연소 상자에 배치되어야 합니다.QCS-3 기기의 연소 방의 크기는 385*204*360mm입니다, 그리고 연소 뚜?? 의 크기는 1050mm × 640mm × 1300mm 이다. 실제 연소 뚜?? 의 부피는 연소 상자의 약 30 배의 부피입니다.절단 코너가 없으며 표준 요구 사항을 완전히 충족합니다..

(3) 제어 부분은 중간에 있는 테스트 작업에 의해 연소 챔버의 시험 결과가 영향을 받지 않도록 연소 챔버에서 분리됩니다.

(4) 기기 크기가 크기 때문에, 사용자의 편의성을 위해, 정적 발과 움직이는 바퀴의 이중 발 설계 (정적 발의 높이를 조절 할 수 있습니다) 를 만듭니다.그것은 운송과 장비의 정지 매우 편리합니다.
