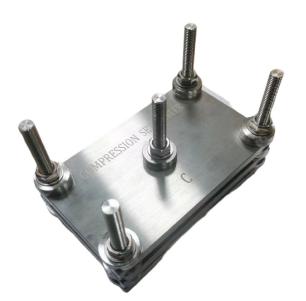

HT-759 고무 압축 세트 검사기

적용

고무 압축 세트 테스트기는 압축 속도 요구 사항에 따라 알려진 높이의 샘플을 지정된 높이에 압축합니다.특정 온도 조건에서 일정 시간 동안 유지, 그 다음 압축을 풀고 샘플을 자유 상태로 되돌려 샘플의 높이를 측정합니다.

압축 세트 테스트는 평행 철판, 제한 장치 및 고정 장치로 구성됩니다. 방 온도에서 vulkanised 고무, 열탄화 고무 또는 폼의 변형을 측정하는 데 사용됩니다.높은 온도와 낮은 온도 조건, 특정 압축 속도와 특정 압축 시간 후에.

표준

ASTM D395-03 고무 성질에 대한 표준 시험 방법

ISO 815-1 융화 고무 또는 열탄화 고무의 압축 세트의 결정 부분 1: 방온과 고온에서

GB/T 7759.1 vulkanised 고무 또는 열 플라스틱 고무 압축 세트의 결정 부분 1: 방 온도 및 높은 온도

기술 매개 변수:

1경계 높이:

(1) A형 표본 지름 29mm, 높이 12.5mm

9.3·9.4 압축률 25%

10.6·10.7 압축률 15%

11압축률 10%가 되면

(2) B형 표본 지름 13mm, 높이 6.3mm

4압축률 25%가 되면

5.3·5.4 압축률 15%

5.65~5.7 압축률 10%

2고무 영구 압축 변형 검사 장치의 차원: 너비 120mm, 길이 200mm

3무게: 약 15kg

원칙:

알 수 있는 높이의 표본은 압축 속도 요구 사항에 따라 정해진 높이로 압축되고, 정해진 온도에서 일정 기간 동안 유지됩니다.그리고 나서 압축이 풀립니다., 표본은 자유 상태로 복원되고 표본의 높이를 측정합니다.

시험 절차:

1표본은 (23±2) °C, (50±5)%RH에서 24시간 동안 처리되어야 합니다.

2샘플의 원래 두께를 0.02mm의 정확도로 측정합니다.

3샘플을 기기에 넣고 샘플 유형에 대응하는 패드를 배치하고 기기를 잠그십시오. 방 온도에서 수행 할 수 있습니다.

4표본을 클램프 한 후 2시간 이내에 설정 온도의 오븐에 넣어야 합니다.

시험 온도 및 시간은 표준에 참조하거나 고객에 의해 지정됩니다. 예를 들어, ASTM D1349-99는: -75 ° C, -55 ° C, -40 ° C, -25 ° C, -10 ° C, 0 ° C, 23 ° C, 40 ° C, 55 ° C, 70 ° C, 85 ° C, 100 ° C, 125 ° C, 135 ° C, 150 ° C,160°C 175°C 200°C 225°C 250°C

고무 압축 변형 검사기의 권장 시험 시간은 22h와 70h (SGSin 하우스 방법) 이다.

5테스트 시간이 끝나면 즉시 기계를 오븐에서 꺼내 샘플을 꺼내십시오.

샘플을 나무판과 같은 열전도력이 약한 물체에 배치하고 (23±2) °C, (50±5)%RH에서 냉각합니다.

630분 동안 냉각한 후 샘플의 두께를 다시 측정합니다.

결과 계산:

C = [(To-Ti) / ((To-Tn) ] ×100%

C·압축 변형, %

Tn pad의 두께, mm

시험 전 표본 두께, mm

시험 후 표본의 두께, mm
