원래 장소: | 광둥 |
브랜드 이름: | DahoMeter |
인증: | CE |
모델 번호: | DH-CNC-4030D |
최소 주문 수량: | 1 |
---|---|
가격: | negotiable |
포장 세부 사항: | 표준 수출 나무 패키지 |
배달 시간: | 결제 후 3일 이내 배송 |
지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
공급 능력: | 매월 100 세트/세트 |
기계 모델: | DH-CNC-4030D | X/Y 축 이동 mm: | 400*300 |
---|---|---|---|
정신 테이블 크기 mm: | 600*500 | 유리 테이블 크기 mm: | 500*400 |

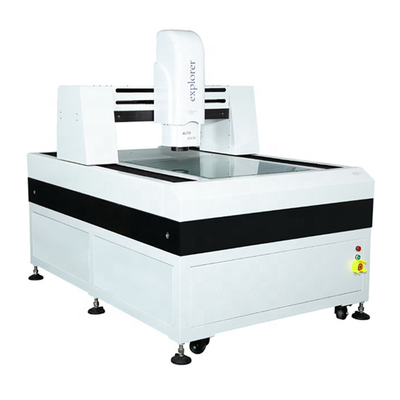

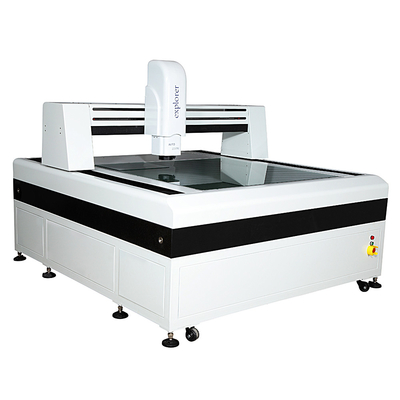

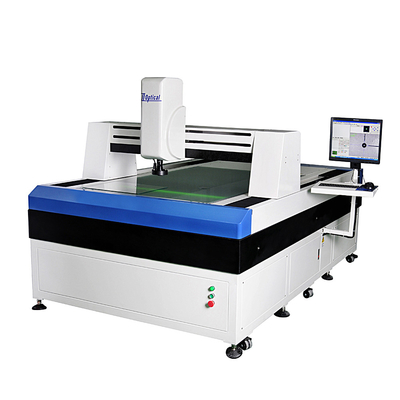

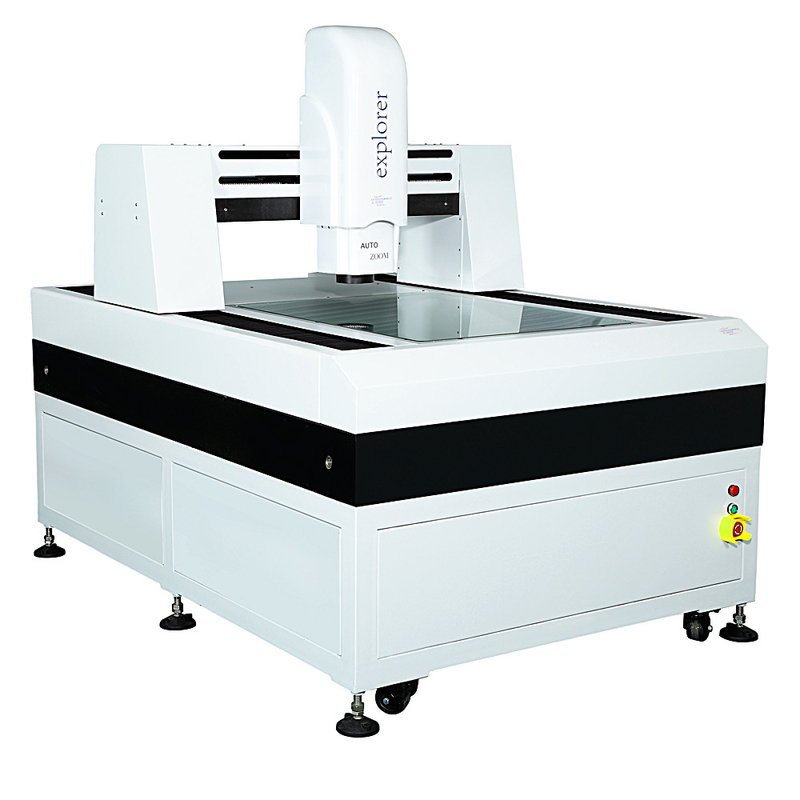

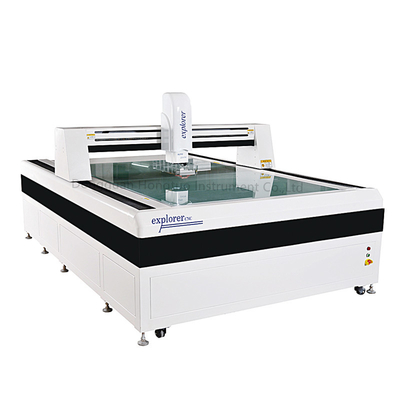

롱맨 자동 이미지 측정 장치
롱멘 CNC 측정 기계는 우리 회사가 독립적으로 개발 한 대용량 CNC 유형 비디오 측정 기계입니다.그것은 높은 효율성을 실현하고 작업 조각의 큰 양을 정확하게 측정 할 수 있습니다.정밀 부품의 검사 및 품질 통제에 적합합니다. 기계, 전자제품, 하드웨어 및 기타 산업에서 널리 사용되었습니다.
제품 특징:
1높은 정밀도 전체 측정, Z 축 CNC 제어.
2고 정밀 및 고 강도 기계:00 대리석 기단/직선 기둥/작업 테이블,고 정밀 및 좋은 안정성.
3.XYZ 스레스 축 수입 정밀 V 타입 가이드 레일 / 수입 밀링 레벨 볼 스크루 드라이브 시스템,장기 사용 기간,좋은 안정성.
4고 정밀 격자 라인어 0.5μm.
5.WM 연속 줌 광 렌즈, 다른 프레임, 다른 확대, 줌 수정 필요 없습니다.
6HD 일본 SONY CCD 카메라, 고품질 측정 화면.
7보조 집중 측정, 고도 및 평면성을 광학적으로 측정하고 영국 레니샤프 접촉 탐사선으로 장착 할 수 있습니다.
8.프로그램 제어 3 링 8 영역 표면 빛,LED 프로필 빛,동축 빛. 다른 색상의 빛과 다른 제품.
9제어 손잡이가 있어 어디서든 쉽게 조작할 수 있습니다.
10레이저 포인터는 측정 위치, 빠른 위치 및 편리한 측정을 나타냅니다.
스펙트럼
기계 모델 | DH-CNC-4030D | DH-CNC-5040D | DH-CNC-6050D | DH-CNC-6080D | |
작업 테이블 | X/Y 축 이동 mm | 400*300 | 500*400 | 600*500 | 800*600 |
Z축 이동 mm | 효과적 공간은 245mm, 초점 스트로크는 200mm, 작업 거리는 95mm | ||||
정신 테이블 크기 mm | 600*500 | 700*600 | 800*700 | 1000*800 | |
유리 테이블 크기 mm | 500*400 | 600*500 | 700*600 | 800*600 | |
드라이브 타입 | X/Y/Z 축 정밀 선형 가이드, 밀링 공 나사 드라이브 | ||||
측정 구동 시스템 | 광적 스케일 해상도:X/Y/Z 축 0.0005mm ((0.5μm) | ||||
측정 정확도:≤3μm+L/200 반복 정확도:≤3μm+L/200 | |||||
Z축 고성능 서보모터, 듀얼 클로즈 루프 제어 시스템 | |||||
이미지 시스템 | 카메라:일본 SONY CCD 비디오 확대 30-230X | ||||
렌:고화질 줌 렌즈/연속 확대 0.7-4.5X 0.5X 객체 렌즈와 일치할 수 있습니다. 전체 확대: 15-15X 2X 렌즈와 일치할 수 있습니다. 전체 확대: 60-460X |
|||||
조명 시스템 | 표면 빛과 투사 빛, 차가운 빛, 긴 수명, 밝기 조절. | ||||
기계의 외부 차원 | 700*900*1650 | 1100*1000*1650 | 1300*1600*1650 | 1300*1800*1650 | |
무게 kg | 800 | 1000 | 2000 | 2600 |
소프트웨어 소개의정
3d 측정 소프트웨어의 주요 기능은 다음과 같습니다.
1.M가볍게e이의원
점, 선, 원, 아크, 타원, 직사각형, 굴뚝, o-ring, 거리, 각과 열린 구름 선, 닫힌 구름 선과 같은 12 가지 유형의 요소를 측정 할 수 있습니다.)
특징:
측정 방법의 다양성 (자동 분별자, 광산점 측정, 비교, 허용 대조 측정. 미리 설정 된 요소), 다양한 고객의 요구를 충족시킬 수 있습니다.사용 편의성 및 측정 정밀도를 크게 향상시킵니다..
단점 샘플링 방법에는 여러 가지가 있습니다. 마우스 포인트, 가로 선 가장자리 포인트, 점으로 증폭됩니다.
클라우드 라인의 둘레, 면적 및 중력 센터를 측정하기 위해 닫힌, 가장 정확한 클라우드 라인의 측정 방법을 위해 세 개의 인터폴레이션 알고리즘을 사용합니다.
더 둥근, 빠르고 정확한 측정 한 번에 여러 라운드를 선택하기 위해 상자를 수행 할 수 있습니다.
측정 된 데이터는 DXF 파일 또는 BMP 이미지 및 사용자 프로그램 형식으로 저장 할 수 있습니다.
2.의매크로 측정 함수
매크로 측정 함수는 어떤 측정, 명령어 버튼과 연관됩니다. 매크로 측정 함수를 시작하는 버튼을 클릭합니다.매크로 측정 기능은 자동으로 지형 움직임을 완료, 사용자 마우스 작동 시간을 줄이고 업무 효율성을 향상시킵니다.
참고: 매크로 측정은 사용자 프로그램 함수와 다릅니다. 매크로 측정은 소스, 좌표 위치 측정 조건 등을 기록하지 않습니다. 매크로 함수를 실행하십시오.또한 작업판을 움직이지 마십시오.16 소프트웨어는 매크로 측정 기능의 세트를 제공합니다, 사용자는 매크로 측정 기능 버튼 아이콘을 편집할 수 있습니다. 매크로 기능 인터페이스는 다음과 같습니다:
3.자동 캡처 측정
클릭 하 고 마우스를 사용하여 작업 조각의 가장자리에 원을, 자동으로 edgeline, 원 또는 아크를 찾을 수 있습니다. 다음 그림은 자동으로 라임됩니다.
4.E멘트 구조
강력한 구성 요소. MEGA 구조는 2d 요소 방법의 10 종류를 제공합니다 ("번역", "순환"과 " 추출", "통합", "평행"과 "직선", " 거울", "대칭","단절"2d 구조의 MEGA 요소는 작업 효율성을 향상시키기 위해 사용자가 일부 요소를 쉽게 처리하는 것을 어렵게합니다.
5.자동 초점 기능
정확한 초점과 빠른 초점, 초점으로 높이 값을 측정하거나 자동 초점으로 현재 포인트 좌표를 달성하는 데 사용할 수 있습니다.
6.보조 디머
그 이동 빛 표시기, 사용자가 언제 빛 강도를 가장 좋은 시간인지 지시, 조명으로 인한 측정 오류를 피합니다.측정 정확성과 측정 효율성을 향상시킵니다..
7.그래픽 기능
완벽한 이미지 처리 및 디스플레이 기능 (지방 증폭, 스케일링, 번역, 창 디스플레이, 풀 스크린) 을 가지고, 측정이 더 이미지, 직관적이고 사용자 조작이 쉽습니다.마우스 중추 버튼을 눌러, 그래픽에 확대, 이동 마우스, 모바일 그래픽을 넣지 않는 키를 유지합니다.
8.태그 기능
그래프와 그림 그래픽의 요소에 바로 X 방향의 각, 거리, 거리 및 Y 방향의 거리 및 원의 반지름 (弧), 원 (弧) 직경,弧의 길이를 할 수 있습니다.사용자가 한눈에 명확하게.
이미지 창과 그림 창은 디스플레이 측정 요소와 주석을 동기화 할 수 있습니다. 이미지 창 그림 그래픽을 숨길 수 있습니다, 삭제 동기화 할 수 있습니다,이미지 창 및 2D 그래픽 창을 선택아래에서 두 둥근 X 방향과 Y 방향 거리를 표시하고 원의 반지름.
9.용인성
컴퓨터 전력의 차원 허용을 향상시키고 기본 허용 구역을 설정할 수 있습니다.
국가 표준에 따라 형태 관용 능력, 모양 관용을 계산할 수 있습니다, 정말 직선 학위, 원, 아크 둥근.
위치 허용량 계산은 위치도, 평행도, 수직도, 기울기 및 동심도, 대칭도 등이 포함됩니다. 허용량 이상 경보 자동 및 빨간 경고.
둥근 크기의 허용값 입력 대화서는 아래와 같습니다.
10.DXF 파일 수입 프로그래밍
DXF 파일을 수입 한 후 소프트웨어는 작업 조각 좌표 시스템을 설정 할 때 단계별로 사용자 작업을 요청합니다. DXF 파일 사용자 프로그램은 수입을 완료합니다.소프트웨어는 자동으로 요소 이름에서 값을 생성합니다.. 사용자 프로그램을 실행할 때, DXF 파일과 이미지 텍스처 대조를 생성합니다.
11.보고 기능
측정 데이터는 엑셀, 워드, 오토캐드, TXT로 내보낼 수 있습니다.
사용자 프로그램을 실행할 때, 엑셀로 행이나 열로 데이터를 입력할 수 있습니다.
보고서에 입력, 그들은 그래픽과 비트맵을 수출 여부를 선택할 수 있습니다.
아래 그림은 동일한 작업 조각 측정 5 번 후에, 보고서에서 자동으로 엑셀에 수출.
12.온라인 SPC 기능
MEGA 2 d는 측정 데이터의 후속 처리를 위해 독립적이고 전문적인 SPC 소프트웨어를 제공합니다.
소프트웨어와 SPC 소프트웨어의 원활한 연결, 측정 소프트웨어는 SPC 데이터베이스에 자동으로 수입 된 측정 데이터가 완료 된 후, 다시 인간의 입력없이,모든 제어 제한 설정 측정 소프트웨어에서 수행되었습니다, SPC 소프트웨어를 설정 할 필요가 없습니다, 따라서 효율성을 크게 향상시킵니다. SPC는 제어 차트로 프로세스와 분석을 제공합니다. 제어 차트를 제공합니다: 평균 범위 제어 차트,평균 표준편차 제어 차트, 중간 범위 제어 차트, 개별 값 및 이동 평균 제어 차트, 히스토그램, CPK 그래프, 사양 표준 편차 제어 차트,공정 표준편차 제어 차트, 표준 편차 비교 차트, 프로세스 제안 분석 다이어그램, 등 그래프를 생성하기 위해 결정을 위해 여덟 가지 결정을 사용할 수 있습니다.그들의 차트와 데이터를 인쇄하고 엑셀에 가져오면 됩니다..
차트 타입 대화 상자를 선택하기 위한 차트.
2 d는 완전한 도움말 시스템을 제공합니다. 소프트웨어를 익숙하지 않은 사용자를 도와 소프트웨어 사용에 빠르게 마스터하십시오.
서비스 후의 약속
(1)디버깅 및 훈련g
물품이 적절한 장소에 도착하면 구매자는 판매자에게 알려야합니다.우리는 합의된 날짜 전에 구매자의 위치에 도착하여 설치합니다. 구매자는 필요한 지원을 제공해야합니다.
장착 작업은 1일 이내에 완료되어야하며,주체와 그 액세서리의 위치,구체 평준화,세 축을 복구,CCD의 위치,연결을 확인하고 기능 회로를 테스트.
정정 작업은 정밀 수정까지 일반적으로 1일 이내에 완료됩니다.
교육:
교육 장소: 구매자 정하는 직위.
연습생 수:상품의 장착 및 수용 후,판매자의 엔지니어는 구매자 중 한 명 또는 두 명을 훈련합니다. 연습생은 측정 및 컴퓨터에 대한 기초 지식을 가지고 있어야합니다.
교육 내용: 훈련생이 기본 기술을 스스로 습득할 수 있을 때까지 기계와 측정 소프트웨어를 조작합니다.
(2)보증 후 서비스
보증 기간은 설치 디버깅 및 교육이 끝난 후 1 년으로 정의됩니다.이 기간 동안 제품 또는 액세서리의 모든 장애 (구체,전기구체,전기 컨트롤러, 렌즈,CCD,소프트웨어) 는 판매자들에 의해 제대로 된 사용에서만 무료로 수리 또는 교체됩니다.
보증 기간 동안 소프트웨어는 무료로 업데이트됩니다.
.
보증의 범위 내에서, 우리의 회사는 다음으로 인해 장애 또는 손상이 발생하면 비용 요금을 청구합니다:
상품은 판매자의 지정된 역에서 수리 및 운송되지 않습니다.
사용자 잘못 작동.
개인 리모델링이나 해체
지진, 화재 등 불가항력
홍콩투에 의해 지정되지 않은 용품.
