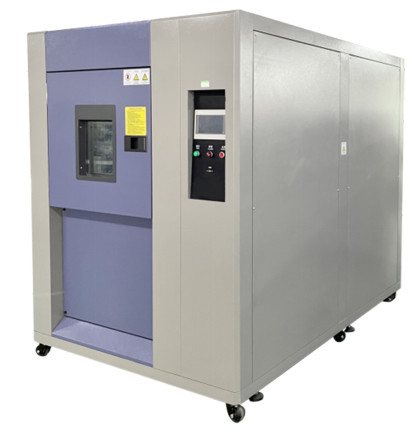

저소음 열충격 시험실 80L/환경 친화적인 냉각기 열충격 시험실

저소음 열충격 시험 챔버 80L/친환경 냉매 열충격 시험 챔버



제어 방식 및 특징:

1. 균형 온도 제어 시스템(BTHC)은 P.I.D 방식을 사용하여 SSR을 제어하므로 시스템의 가열량이 열 손실과 같아 장시간 안정적으로 사용할 수 있습니다.

2. 일본 기술, 대만 브랜드에서 파생

3. 주요 액세서리는 수입품입니다.

4. 기계는 소음이 적으며 75데시벨 미만, 음압 레벨 A

5. 냉매 서보 밸브 유량 계산 제어. 전기료 30% 절감.



시험 표준:

1. GB/T 2443.1-2001 시험 A: 저온 시험 방법

2. GB/T 2443.2-2001 시험 B: 저온 시험 방법

3. GB/T 2443.22-2002 시험 N: 저온 시험 방법

4. GJB 150.3-1986 고온 시험

5. GJB 150.4-1986 저온 시험

6. GJB 150.5-1986 온도 충격 시험



기술 매개변수:

1. 시험실 온도: -40℃ ~ +150℃

2. 온도 허용 오차: ±2.0℃

3. 고온실 온도: 60℃ ~ 200℃

4. 저온 챔버: -55℃ ~ -10℃

5. 온도 예열 시간: 약 40분

6. 온도 사전 냉각 시간: 약 65분

7. 온도 복구 시간: ≤ 5분

8. 시험 방법: 공압 댐퍼가 2개 또는 3개의 온도 구역 사이를 전환

9. 시험 대상 무게: 15kg/층

10. 냉동 시스템: 이진형

11. 응축 방법: 공랭식

12. 제어 방법: 마이크로컴퓨터 프로그래밍 가능 + PID + SSR

13. 발열: 이 기계의 최대 허용 부하 발열량은 300w입니다.



구조 및 재료:

모델	내부 치수	외부 치수
DH-RTS-80-40	400×500×400(WxHxD)MM	1450x1850x1450(WxHxD)MM

1. 내부 상자 재질: 스테인리스강 판 (SUS#304)

2. 외부 재질: SPCC (표면 도장)

3. 단열재: 경질 폴리우레탄 폼 및 유리 섬유

4. 히터: 핀형 열 파이프 모양 스테인리스강 전기 히터 파이프

5. 공기 공급 순환 시스템:

a. 수입 750W 모터, 2개

b. 스테인리스강 연장 샤프트

c. 다익 팬 블레이드 (SIROCCOFAN)

6. 상자 문: 단일 도어, 왼쪽 열림

a. 1개의 내장형 핸들

b. 뒷면 버튼: SUS#304



냉동 시스템:

1. 냉동 시스템: 오리지널 수입 완전 밀폐형 프랑스 Taikang

2. 냉매: 친환경 냉매

3. 응축기: 수냉식 쉘 및 튜브 응축기

4. 증발기: 핀형 다중 섹션형

5. 기타 액세서리: 건조제, 오일 분리기, 냉매 유량 밸브, 수리 밸브

6. 확장 시스템: 용량 제어 냉동 시스템



제어 시스템:

1. 한국산 TEMI8229 LCD 터치 스크린 채택, 영어 전환 가능

2. 컨트롤러 설명:

2.1 온도 해상도: 0.1℃

2.2 고온 및 저온 저장 탱크 및 시험 탱크의 온도를 표시하는 기능이 있습니다.

2.3 온도 측정 본체: DIN 규격 열전대 3세트

2.4 PID 제어 방식

2.5 그래픽 제어 소프트웨어 화면 대화, 직접 터치 스크린 옵션 사용, 전원 켜기 설정, 곡선 표시, 주기, 프로그램, 디스플레이 화면, 보조 설정, 시스템 시작 프로그램 용량 및 제어 기능 포함, 고온 탱크 온도, 설정 고정 온도, 저온 탱크 온도, 설정 온도, 시험 탱크 온도, 시험 주기 번호 설정 및 표시, 현재 실행 상태, 온도 설정값, 시간 설정값, 남은 시간, 남은 주기 횟수 표시 가능

2.6 온도 프로그램 설정은 그래픽 곡선으로 표시되며, 프로그램 곡선 실행의 실시간 표시 기능이 있습니다.

2.7 오류 상태를 표시하고 문제 해결 방법을 설명하는 기능이 있습니다.

2.8 프로그램 용량 및 제어 기능:

•사용 가능한 프로그램 수: 최대 32개 그룹

•반복 가능한 명령 실행: 각 명령은 9999회 실행 가능

•시간 설정 0~99시간 59분

•예약 시작 기능 포함

•버튼 및 화면 잠금 (LOCK) 기능

•해동 온도 시간 설정



표준 액세서리:

1. 일본산 누전 차단기 3P 100A 1개

2. 공압 도어 3개

3. 주 전원 스위치 1개

4. 전자 접촉기: 대만 TAIWAN 50A

5. 솔리드 스테이트 릴레이: 대만 FOTEK 220V 40A

6. 시험 구멍: 기계 본체 왼쪽에 1개의 50mmØ 구멍, 스테인리스강 구멍 덮개 1개 포함

7. 샘플 배치 랙:

.스테인리스강 SUS#304 메쉬 저장 트레이 2개

.스테인리스강 간격 조절 랙 레일 2세트



주변 환경:

1. 허용 작동 온도 범위는 0~35℃ (24시간 평균 온도 ≤35℃)입니다.

2. 성능 보증 범위: 5~35℃

3. 상대 습도: 85% 이하

4. 대기압: 86~106Kpa

5. 주변에 강한 진동이 없을 것

6. 직사광선이나 기타 열원으로부터 멀리 떨어져 있을 것



전원 공급: AC 3상 5선 380V 50HZ; 최대 전력: 20KW
