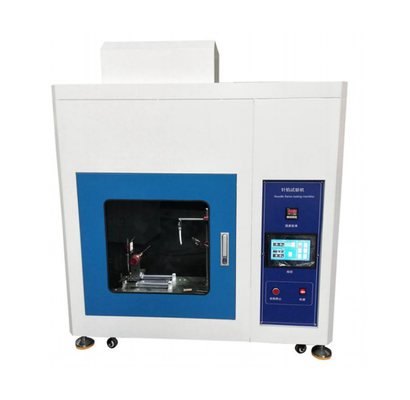

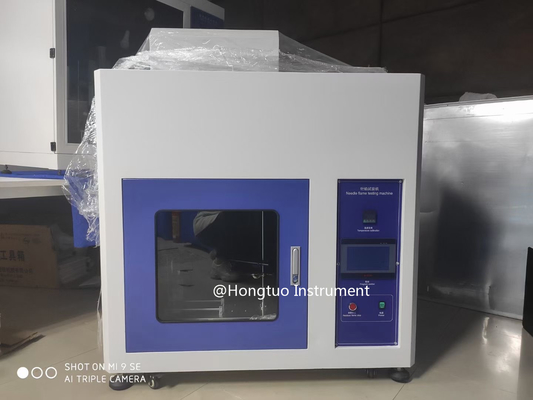

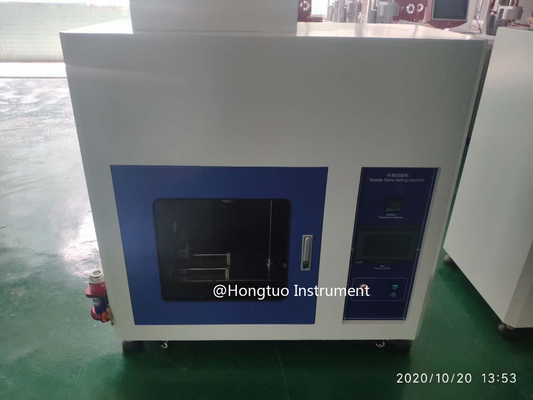

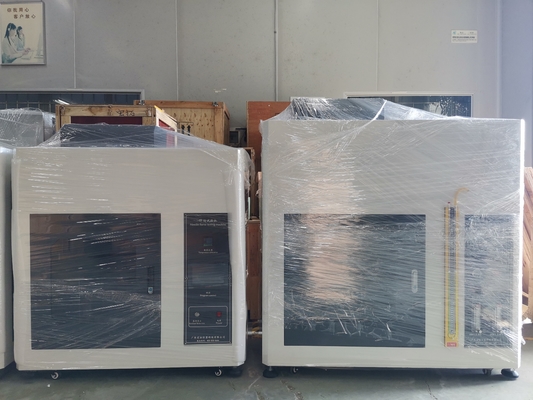

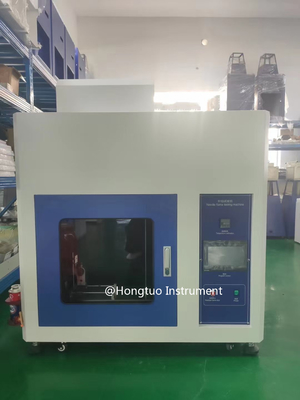

고 정밀성 IEC60695 절연 재료에 대한 바늘 화염 테스트 기계

iec60695 바늘 화염 검사기 바늘 화염 검사 기계 / 도구 / 장치 / 장비 / 장치 / 절차

적용:

바늘 화염 검사기는 특정 크기의 바늘 모양의 연소기를 사용하며 (Φ0.9mm), 특정 가스 (부탄 또는 프로판) 를 사용하여 45° 각도로 표본을 방향적으로 발화합니다. depending on whether the test piece and the ignition bedding layer are ignition and holding time and length of combustion to assess the risk of fire from small flames inside the equipment due to fault conditions.

바늘 화염 검사기는 조명, 저전압 전기 기기, 가전 기기, 기계 도구, 전기 기계, 전력 도구, 전자 기기, 전기 기기,정보 기술 장비, 전기 관련 장비, 전기 연결 장치, 액세서리 및 기타 전기 및 전자 장비 및 부품또한 단열 재료에 적합합니다., 공학 플라스틱 또는 다른 고체 연화 물질 산업.

표준:

IEC 60695-2-2: 1991 (제2판), IEC 60695-2-2 (1994-03), IEC 60695 -11-5, GB/T 5169.5-2008, GB4706.1-2005의 개정 제1호 표준에 명시된 시뮬레이션 테스트 프로젝트

스펙트럼

1바늘 연출기: 내부 구멍 Φ 0.5mm ± 0.1mm, 외부 지름 ≤ Φ 0.9mm, 길이 ≥ 35mm, 스테인레스 스틸

2.버너 각: 45° 기울기 (시험) 또는 수직 (불의 높이를 조절할 때)

3연소 시간: 0-999.9s ± 0.1s 조절 (일반적으로 30s)

4유지 시간: 0-999.9s ± 0.1s, 자동 기록, 수동 서스펜션

5.불 높이: 12mm ± 1mm (높이 측정 장치와 함께)

6가스체: 95% 부탄 가스 (병에 담긴 가스를 사용할 수 있습니다)

7온도 시험 범위: 0~1000 °C

8.화염 온도 요구 사항: 100 ° C ± 2 ° C에서 700 ° C ± 3 ° C 시간 동안 23.5 초 ± 1 초

9온도 열쌍: Φ0.5mm 수입 장갑 (K형) 열쌍

10- 바늘 불타는 검사기 시험 배경: 검은색 배경

11시험 과정: 시험 절차의 자동 제어, 독립적인 환기

12참고 표준: IEC60695-11-5, GB/T5169.5-2008, GB4706.1-2005

13스튜디오 부피: 0.5m3 (고객 요구 사항에 따라 0.75m3 또는 1m3 맞춤화 할 수 있습니다)

14장비의 외부 차원: 너비 1000mm × 깊이 650mm × 높이 1300mm
