제품 소개광학적인 측정기

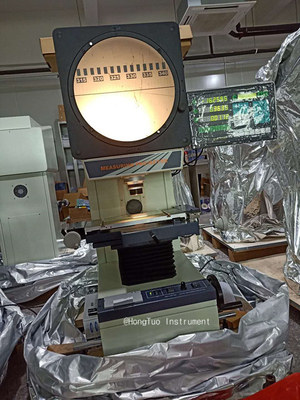

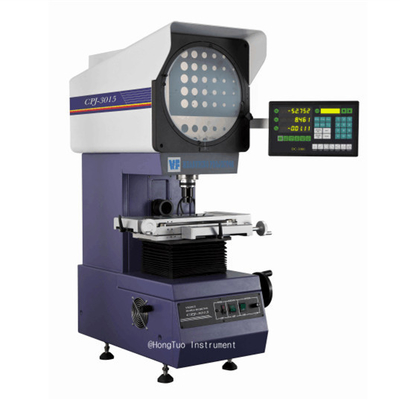

비교 측정기 다 기능 3D 수동 시각 측정을 가진 광학적인 단면도 영사기

비교 측정기 다 기능 3D 수동 시각 측정을 가진 광학적인 단면도 영사기

    • Comparator Multi Function Optical Profile Projector With 3D Manual Vision Measuring
    • Comparator Multi Function Optical Profile Projector With 3D Manual Vision Measuring
  • Comparator Multi Function Optical Profile Projector With 3D Manual Vision Measuring

    제품 상세 정보:

    원래 장소: DONGGUAN, 중국
    브랜드 이름: DahoMeter
    모델 번호: CPJ-3015

    결제 및 배송 조건:

    최소 주문 수량: 한 세트
    가격: USD999 to USD3999
    포장 세부 사항: 나무로 되는 포장을 수출하는 기준
    배달 시간: 5 일
    지불 조건: L/C, D/A, D/P, T는 / T, 웨스턴 유니온, MoneyGram
    공급 능력: 한달에 300 세트
    지금 연락
    상세 제품 설명
    금속 테이블의 크기 (mm): 340X152 유리제 테이블의 크기 (mm): 196x96
    측정 정확도: (3+L/50) µm 납품의 앞에 시험:
    판매 후 소비자 봉사: 제품 이름: 단면도 영사기 기계



    단면도 영사기 광학적인 비교 측정기 기계를 사용하는 방법, 단면도 영사기 절차





    사용법:



    1. 단면도 영사기는 길이의 기계적인 부분의 측정을 위해 주로 사용됩니다,

    각, 윤곽선 및 표면 모양.

    2. 그것은 미터, 전자, 항공 우주 기계장치, 경공업, 대학, 연구소에서 널리 이용됩니다 측정 검열 부.

    3. 이 계기는 온갖 표면을 검열할 수 있고 복잡한 제품의 개략, 캠, 나사의 회전, 장치는, 맷돌로 가는 절단기를 등 실행합니다.





    명세:



    모형 CPJ-3015
    테이블 금속 테이블의 크기 (mm) 340X152
    유리제 테이블의 크기 (mm) 196X96
    x-축 여행 (mm) 150
    y-축 여행 (mm) 50
    Z 축선 여행 (mm) 초점을 위해 90
    측정 정확도 (3+L/50) µm
    해결책 (x-축, y-축) 0.0005 mm
    스크린 크기 (mm): Ø 312 이용된 range>Ø 300 (미터 선에)
    스크린 회전하는 범위: 0°~360°
    회전하는 각 해결책 1' 또는 0.01°
    렌즈 확대 10X 선택권 20X 선택권 50X 선택권 100X 선택권
    목표 전망 Ø30 Ø15 Ø6 Ø3
    작동 거리 77.7mm 44.3mm 38.4 25.3
    최대. 제품 고도 80mm 80mm 80mm 80mm
    자료 처리 체계 DC-3000 영어로 나타나는 다기능 자료 처리 체계는, 자료를 모이고 점, 선, 원형, 각 및 거리를 측정하기 위하여 이용될 수 있습니다
    3개의 팬에 의하여
    조명 전송과 반영의 조명: 24V/150W 할로겐 램프.
    110V/220V (AC), 50/60HZ, 총 power=400W
    차원 780*780*1100mm
    무게 180kg
